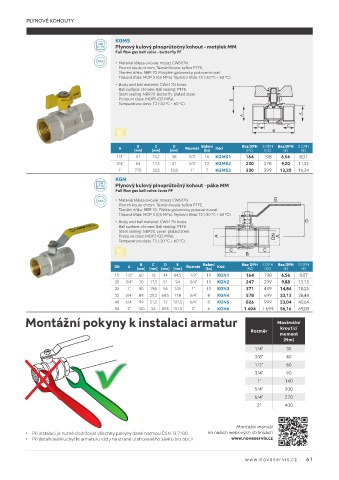

Page 61 - Novaservis-Katalog-Instalo-04-2025

PLYNOVÉ KOHOUTY

KGMS
Plynový kulový plnoprůtočný kohout - motýlek MM
Full flow gas ball valve - butterfly FF
• Materiál tělesa a koule: mosaz CW617N.
Povrch koule: chrom. Těsnění koule: teflon PTFE.
Těsnění dříku: NBR 70. Motýlek: galvanicky pokovená ocel.
Tlaková třída: MOP 5 (0,5 MPa). Teplotní třída: T2 (-20 °C ÷ 60 °C).
• Body and ball material: CW617N brass.
Ball surface: chrome. Ball sealing: PTFE.
Stem sealing: NBR70. Butterfly: plated steel.
Pressure class: MOP5 (0,5 MPa).
Temperature class: T2 (-20 °C ÷ 60 °C).

D
C
B
A [mm] [mm] [mm] Rozměr Balení Kód Bez DPH S DPH Bez DPH S DPH
(€)
(Kč)
(Kč)
(ks)
(€)
1/2” 57 15,7 38 1/2” 16 KGMS1 164 198 6,56 8,07
3/4” 64 17,3 41 3/4” 12 KGMS2 230 278 9,20 11,32
1” 77,5 20,5 52,8 1” 7 KGMS3 330 399 13,20 16,24
KGN
Plynový kulový plnoprůtočný kohout - páka MM
Full flow gas ball valve: lever FF
• Materiál tělesa a koule: mosaz CW617N.
Povrch koule: chrom. Těsnění koule: teflon PTFE.
Těsnění dříku: NBR 70. Páčka: galvanicky pokovená ocel.
Tlaková třída: MOP 5 (0,5 MPa). Teplotní třída: T2 (-20 °C ÷ 60 °C).
• Body and ball material: CW617N brass.
Ball surface: chrome. Ball sealing: PTFE.
Stem sealing: NBR70. Lever: plated steel.
Pressure class: MOP5 (0,5 MPa).
Temperature class: T2 (-20 °C ÷ 60 °C).

B
C
D
E
DN A [mm] [mm] [mm] [mm] Rozměr Balení Kód Bez DPH S DPH Bez DPH S DPH
(ks)
(€)
(Kč)
(Kč)
(€)
15 1/2” 60 16 44 84,5 1/2” 10 KGN1 164 198 6,56 8,07
20 3/4” 70 17,3 51 94 3/4” 10 KGN2 247 299 9,88 12,15
25 1” 80 19,8 56 105 1” 10 KGN3 371 449 14,84 18,25
32 5/4” 89 20,2 68,5 118 5/4” 8 KGN4 578 699 23,12 28,44
40 6/4” 99 21,2 72 121,5 6/4” 8 KGN5 826 999 33,04 40,64
50 2” 120 26 89,5 151,5 2” 6 KGN6 1 404 1 699 56,16 69,08
Montážní pokyny k instalaci armatur Maximální
Rozměr kroutící
moment
(Nm)
1/4“ 35
3/8“ 40
1/2“ 60
3/4“ 90
1“ 140
5/4“ 200
6/4“ 270
2“ 400

Montážní manuál
• Při instalaci je nutné dodržovat všechny pokyny dané normou ČSN 13 7100. na našich webových stránkách
• Při dotahování uchyťte armaturu vždy na straně utahovaného závitu (viz obr.)! www.novaservis.cz

www.novaservis.cz 61
